Moldes Cable a Tubo

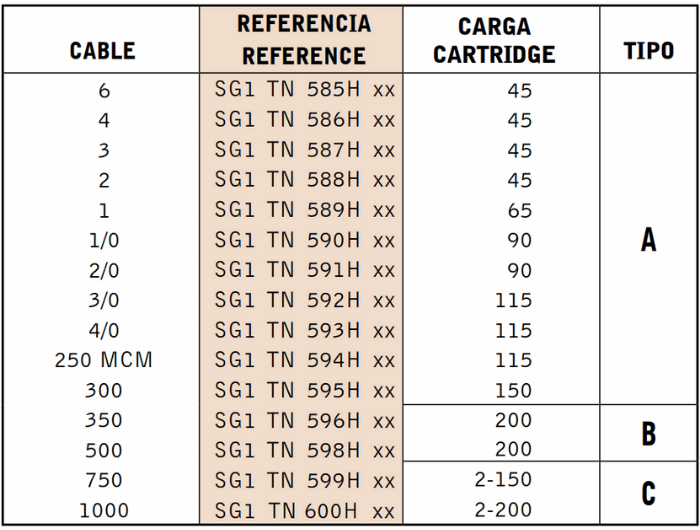

Cable Terminal Ascendente a Tubo Horizontal

CS3H

XX Reemplace la xx por el diámetro del tubo correspondiente. EJ. SG1TN 588 H 2 :Cable terminal ascendente Cal. 2 AWG a tubo horizontal de 2”.

XX Replace xx by the corresponding diameter of pipe. Ex. SG1TN 588 H 2 :Terminal ascending 2 AWG cable to horizontal 2” pipe.

Cable Terminal Ascendente a Tubo Vertical

CS3V

XX Reemplace la xx por el diámetro del tubo correspondiente. EJ. SG1TN 588 V 2 : Cable terminal ascendente Cal. 2 AWG a tubo vertical de 2”.

XX Replace xx by the corresponding diameter of pipe. Ex. SG1TN 588 V 2 : Terminal ascending 2 AWG cable to a vertical 2” pipe.

Cable Terminal Descendente a Tubo Horizontal

CS7H

XX Reemplace la xx por el diámetro del tubo. EJ. SG1TN 1641 H 2 : Cable terminal descendente Cal. 2/0 a tubo horizontal de 2”.

XX Replace xx by corresponding diameter of pipe. Ex. SG1TN 1641 H 2 : Terminal 2/0 descending cable to horizontal 2”
pipe.

Cable Terminal Descendente a Tubo Vertical

CS7V

XX Reemplace la xx por el diámetro del tubo. EJ. SG1TN 1641 V 2 : Cable terminal descendente Cal. 2/0 a tubo vertical de 2”.

XX Replace xx by corresponding diameter of pipe. Ex. SG1TN 1641 V 2 : Terminal 2/0 descending cable to vertical 2” pipe.

Cable Pasante Vertical a Tubo Horizontal

CS4H

XX Reemplace la xx por el diámetro del tubo. EJ. SG1TN 1221 H 2 : Cable 2/0 vertical pasante a tubo horizontal de 2”.

XX Replace xx by corresponding diameter of pipe. Ex. SG1TN 1221 H 2 : Thru 2/0 vertical cable to horizontal 2” pipe.

Cable Terminal Horizontal a Tubo Vertical

CS18PI / CS18PD

XX Reemplace las xx por el diámetro del tubo. EJ. SG1TN 5910 VI 2 : Cable 6AWG horizontal a tubo vertical de 2” izquierda.

XX Replace xx by corresponding diameter of pipe. Ex. SG1TN 5910 VI 2 : Terminal 6AWG left horizontal cable to vertical
2” pipe.

Cable Terminal Horizontal a Tubo Horizontal (variante)

CS18HI / CS18HD

XX Reemplace las xx por el diámetro del tubo. EJ. SG1TN 5910 HI 2 : Cable 6AWG horizontal a tubo paralelo de 2” izquierdo.

XX Replace xx by corresponding diameter of pipe. Ex. SG1TN 5910 HI 2 : Terminal 6AWG left horizontal cable to parallel 2” pipe.

Cable Terminal Horizontal Sobre Tubo Paralelo

CS8H

XX Reemplace la xx por el diámetro del tubo. EJ. SG1TN 645 H 2 : Cable horizontal Cal. 2/0 sobre tubo horizontal paralelo de 2”.

XX Replace xx by corresponding diameter of pipe. Ex. SG1TN 645 H 2 : Terminal Horizontal 2/0 cable over Horizontal parallel 2” pipe.

Cable Pasante Horizontal sobre tubo Horizontal

CS9H

XX Reemplace las xx por el diámetro del tubo. EJ. SG1TN 5331H 2 : Cable 2/0 horizontal pasante sobre tubo horizontal paralelo de 2”.

XX Replace xx by corresponding diameter of pipe. Ex. SG1TN 5331H 2 : Horizontal thru 2/0 cable over parallel 2” horizontal pipe.

Cable Pasante Horizontal Sobre Tubo Perpendicular

CS9P – CS16

XX Reemplace las xx por el diámetro del tubo. EJ. SG1TN 6928 2 : Cable 2/0 horizontal pasante sobre tubo horizontal perpendicular de 2”.

XX Replace xx by corresponding diameter of pipe. Ex. SG1TN 6928 2 : Horizontal thru 2/0 cable over perpendicular 2” horizontal pipe.

Cable Pasante Horizontal a Tubo Vertical

CS27V

XX Reemplace las xx por el diámetro del tubo. EJ. SG1TN 9242V2 : Cable 2/0 horizontal pasante a tubo vertical de 2”.

XX Replace xx by corresponding diameter of pipe. Ex. SG1TN 9242V2 : Thru 2/0 horizontal cable to vertical 2” pipe.

Cable Pasante Horizontal a Tubo Horizontal

CS27H

XX Reemplace las xx por el diámetro del tubo. EJ. SG1TN 5417 H 2 : Cable 2/0 horizontal a tubo horizontal de 2”.

XX Replace xx by corresponding diameter of pipe. Ex. SG1TN 5417 H 2 : Thru 2/0 horizontal cable to horizontal 2” pipe.

Asesoría y soporte técnico

En Tecnoweld brindamos acompañamiento especializado en selección, dimensionamiento e instalación de soldadura exotérmica y productos complementarios para sistemas de puesta a tierra.

Conoce también nuestros moldes de grafito y varillas de cobre compatibles.
