Conectores TGE
Cobre – Aluminio

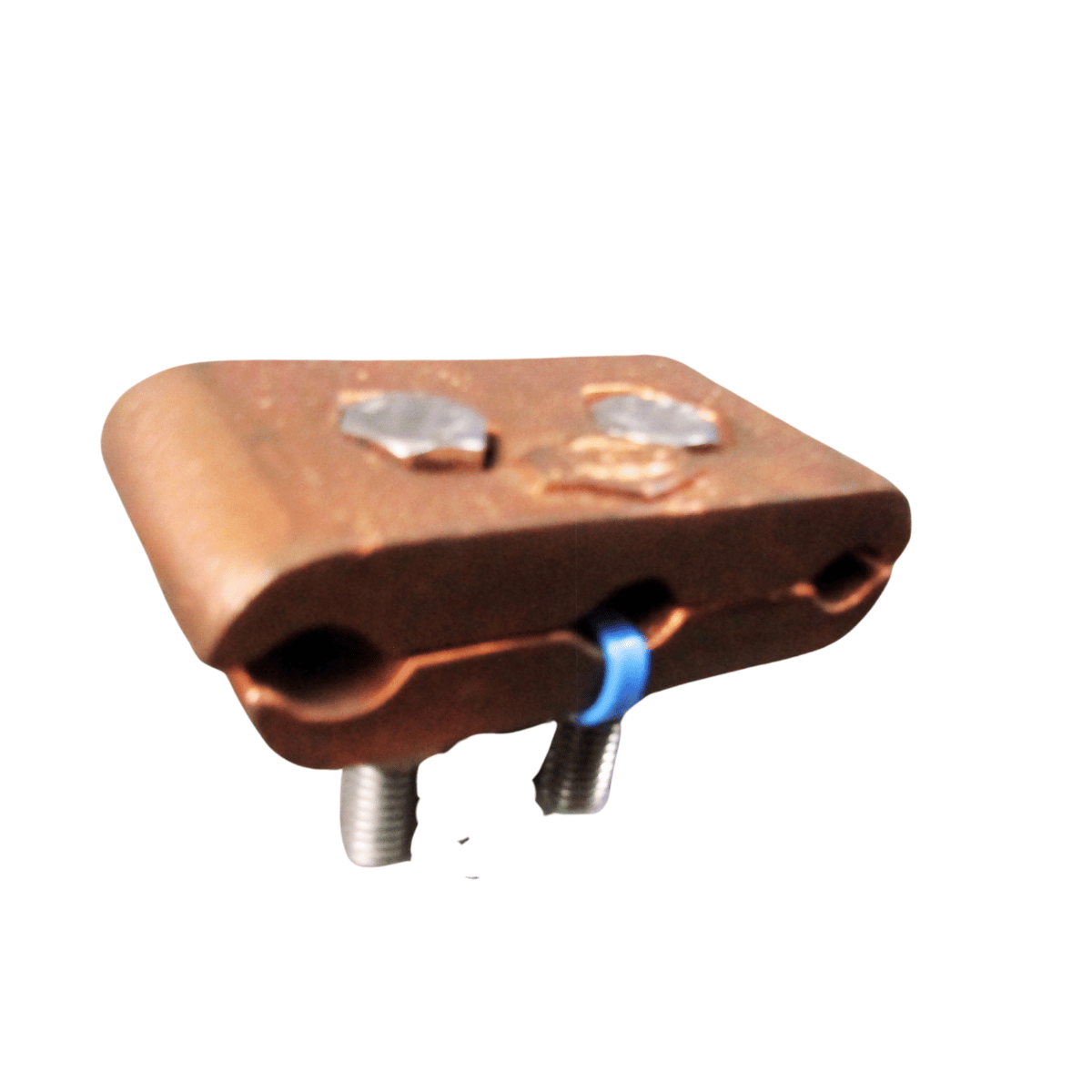

Para tres conductores a superficie plana, con dos tornillos.
Descripción
Descripción del producto
Conectores TGE para sistemas de puesta a tierra.
Los conectores TECNA® distribuidos por TECNOWELD® están diseñados para garantizar conexiones seguras y confiables en sistemas de puesta a tierra y protección contra descargas eléctricas.

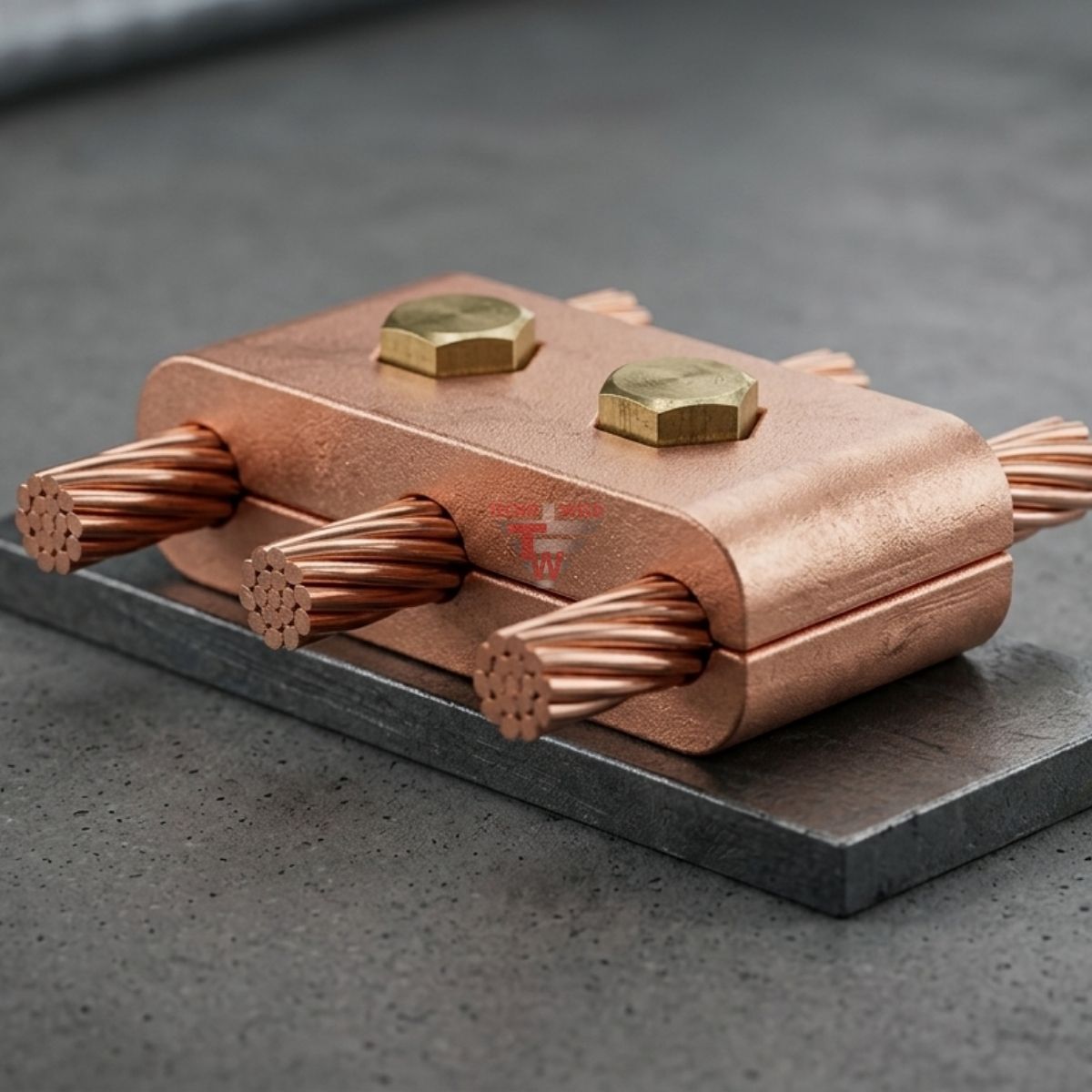

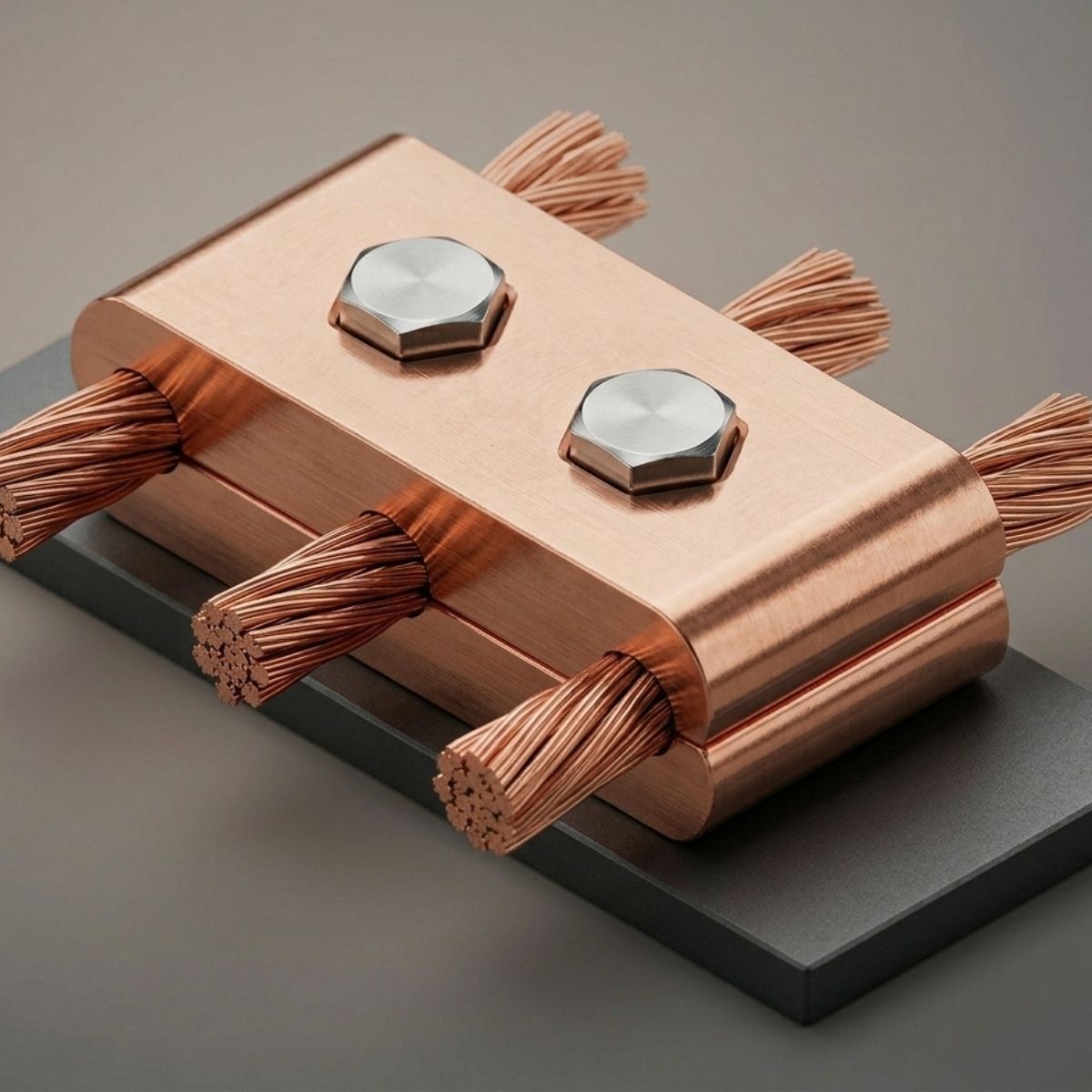

Los Conectores TGE están desarrollados para aplicaciones de difusión de corriente y unión de tres conductores eléctricos sobre superficie plana mediante fijación con dos tornillos. Su configuración facilita conexiones utilizadas en sistemas de puesta a tierra industrial y protección eléctrica.
Fabricados en cobre, aluminio o bronce, estos conectores aseguran máxima conductividad y resistencia a la corrosión.
- Alta conductividad y resistencia a la corrosión.
- Compatibles con sistemas de puesta a tierra y protección contra rayos.
- Unión de tres conductores eléctricos en superficie plana.
- Configuración para difusión de corriente.
- Fijación mediante dos tornillos para estabilidad mecánica.
En sistemas eléctricos industriales, la correcta difusión de corriente y continuidad eléctrica son factores determinantes para el desempeño de la puesta a tierra. Los Conectores TGE permiten desarrollar configuraciones de conexión utilizadas en subestaciones, telecomunicaciones, infraestructura energética e instalaciones industriales con requerimientos de disipación eléctrica.
Los Conectores TGE están orientados a proyectos donde la estabilidad mecánica y la resistencia a la corrosión son esenciales para preservar la integridad de la conexión eléctrica. TECNOWELD® integra soluciones especializadas para aplicaciones de protección eléctrica, disipación de corriente y continuidad conductiva en ambientes industriales.
Enlaces de interés
Referencias
| Cable A | Cable B | Cable C | Cobre | Aluminio |
|---|---|---|---|---|
| 8 – 4 | 8 – 4 | 8 – 4 4 – 2/0 2/0 – 250 300 – 500 | SG2 TGE 4C4C4C SG2 TGE 4C4C26 SG2 TGE 4C4C29 SG2 TGE 4C4C34 | SG2 TGEA 4C4C4C SG2 TGEA 4C4C26 SG2 TGEA 4C4C29 SG2 TGEA 4C4C34 |
| 4 – 2/0 | 8 – 4 4 – 2/0 2/0 – 250 300 – 500 | SG2 TGE 4C264C SG2 TGE 4C2626 SG2 TGE 4C2629 SG2 TGE 4C2634 | SG2 TGEA 4C264C SG2 TGEA 4C2626 SG2 TGEA 4C2629 SG2 TGEA 4C2634 | |
| 2/0 – 250 | 8 – 4 4 – 2/0 2/0 – 250 300 – 500 | SG2 TGE 4C294C SG2 TGE 4C2926 SG2 TGE 4C2929 SG2 TGE 4C2934 | SG2 TGEA 4C294C SG2 TGEA 4C2926 SG2 TGEA 4C2929 SG2 TGEA 4C2934 | |
| 300 – 500 | 8 – 4 4 – 2/0 2/0 – 250 300 – 500 | SG2 TGE 4C344C SG2 TGE 4C3426 SG2 TGE 4C3429 SG2 TGE 4C3434 | SG2 TGEA 4C344C SG2 TGEA 4C3426 SG2 TGEA 4C3429 SG2 TGEA 4C3434 | |
| 4 – 2/0 | 8 – 4 | 4 – 2/0 2/0 – 250 300 – 500 | SG2 TGE 264C26 SG2 TGE 264C29 SG2 TGE 264C34 | SG2 TGEA 264C26 SG2 TGEA 264C29 SG2 TGEA 264C34 |
| 4 – 2/0 | 4 – 2/0 2/0 – 250 300 – 500 | SG2 TGE 262626 SG2 TGE 262629 SG2 TGE 262634 | SG2 TGEA 262626 SG2 TGEA 262629 SG2 TGEA 262634 | |
| 2/0 – 250 | 4 – 2/0 2/0 – 250 300 – 500 | SG2 TGE 262926 SG2 TGE 262929 SG2 TGE 262934 | SG2 TGEA 262926 SG2 TGEA 262929 SG2 TGEA 262934 | |
| 300 – 500 | 4 – 2/0 2/0 – 250 300 – 500 | SG2 TGE 263426 SG2 TGE 263429 SG2 TGE 263434 | SG2 TGEA 263426 SG2 TGEA 263429 SG2 TGEA 263434 | |
| 2/0 – 250 | 8 – 4 | 2/0 – 250 300 – 500 | SG2 TGE 294C29 SG2 TGE 294C34 | SG2 TGEA 294C29 SG2 TGEA 294C34 |
| 4 – 2/0 | 2/0 – 250 300 – 500 | SG2 TGE 292629 SG2 TGE 292634 | SG2 TGEA 292629 SG2 TGEA 292634 | |
| 2/0 – 250 | 2/0 – 250 300 – 500 | SG2 TGE 292929 SG2 TGE 292934 | SG2 TGEA 292929 SG2 TGEA 292934 | |
| 300 – 500 | 2/0 – 250 300 – 500 | SG2 TGE 293429 SG2 TGE 293434 | SG2 TGEA 293429 SG2 TGEA 293434 | |
| 300 – 500 | 8 – 4 4 – 2/0 2/0 – 250 300 – 500 | 300 – 500 300 – 500 300 – 500 300 – 500 | SG2 TGE 344C34 SG2 TGE 342634 SG2 TGE 342934 SG2 TGE 343434 | SG2 TGEA 344C34 SG2 TGEA 342634 SG2 TGEA 342934 SG2 TGEA 343434 |
