El 28 de abril de 2025, España y Portugal experimentaron un apagón eléctrico de gran escala que afectó simultáneamente a múltiples regiones de la península ibérica. El evento impactó de forma crítica la infraestructura urbana, los sistemas de transporte y las telecomunicaciones, generando paradas operativas masivas mientras los sistemas de respaldo intentaban estabilizar la red.

Según los análisis técnicos posteriores, este evento no respondió a la falla aislada de un equipo; fue el resultado de una combinación de perturbaciones en el sistema eléctrico interconectado europeo. Esto confirma un principio fundamental de la ingeniería eléctrica moderna: la estabilidad de una red no depende de un solo elemento, sino de la coordinación entre múltiples capas de protección y control.

 Una perturbación en la red puede propagarse a múltiples sistemas si no existe coordinación de protección.

¿Qué enseña realmente un evento de esta magnitud a la industria?

Más allá del impacto mediático, este tipo de eventos evidencia un principio fundamental de la ingeniería eléctrica: cuando la coordinación de las protecciones se ve comprometida, las perturbaciones escalan. Una sobretensión o un cortocircuito de corriente pueden afectar equipos críticos a kilómetros de distancia de su punto de origen.

En instalaciones industriales de alta exigencia, la resiliencia no se construye únicamente en las subestaciones de transmisión, sino en los niveles de usuario final. Aquí es donde los estándares internacionales como la norma IEEE 80, y los reglamentos nacionales como el RETIE establecen directrices estrictas. El objetivo principal es limitar las tensiones de paso y de contacto a umbrales seguros durante condiciones de falla, salvaguardando la vida del personal y previniendo daños catastróficos en la maquinaria.

El rol crítico del sistema de puesta a tierra en la mitigación de fallas

Dentro de una instalación industrial o comercial, el sistema de puesta a tierra cumple una función esencial que no siempre es visible durante la operación normal: proporcionar una ruta de baja impedancia para disipar la corriente de falla hacia el terreno.

Su correcta implementación permite:

• Garantizar la actuación rápida y precisa de los interruptores y sistemas de protección.
• Reducir tensiones peligrosas en estructuras metálicas.
• Proteger al personal frente a contactos indirectos.
• Estabilizar el potencial eléctrico del sistema.

Sin un diseño adecuado y materiales certificados, una falla interna puede prolongarse en el tiempo, generando incendios, arcos eléctricos o condiciones letales.

El sistema de puesta a tierra no evita la anomalía eléctrica; la controla y la conduce de forma segura para permitir el despeje de la falla.

El riesgo invisible: Lo que no se ve en campo

Uno de los aspectos más vulnerables en el desempeño de un sistema de puesta a tierra no es únicamente su diseño inicial, sino la continuidad eléctrica entre todos sus puntos de conexión.

Con el tiempo, factores como corrosión, humedad o esfuerzos mecánicos tienden a degradar las uniones mecánicas convencionales. Cuando una unión falla, la resistencia del sistema aumenta, anulando por completo la capacidad de disipación térmica y eléctrica de la malla.

Para contrarrestar este riesgo, la industria exige soluciones definitivas. Las uniones mediante soldadura exotérmica se han consolidado como el estándar de confiabilidad. A diferencia de un conector mecánico que puede aflojarse, la soldadura exotérmica genera una conexión molecular permanente entre los conductores de cobre. Esta unión tiene una capacidad de conducción de corriente igual o superior a la del propio cable, es inmune a la corrosión y no se degrada con el paso del tiempo, asegurando un valor de resistencia estable durante décadas.

Resiliencia eléctrica basada en la prevención

El apagón de España y Portugal deja conclusiones aplicables a cualquier entorno industrial:

1. Las fallas rara vez tienen una única causa: La estabilidad depende de múltiples sistemas trabajando en conjunto.

2. La protección eléctrica no se limita a los equipos principales: La respuesta del sistema depende de capas distribuidas de protección.

3. El sistema de puesta a tierra es una capa crítica de seguridad: Permite controlar corrientes de falla y facilitar la operación de protecciones.

4. La continuidad eléctrica depende de la calidad de las conexiones: La degradación de un punto puede comprometer el comportamiento global del sistema.

Así, se demuestra que la estabilidad operativa no debe darse por sentado. La seguridad de una planta de producción, un hospital o un centro de datos depende de cómo interactúa cada capa de protección dentro del entorno.

El sistema de puesta a tierra es la base sobre la cual descansan todas las demás medidas de seguridad eléctrica. Entender su comportamiento y asegurar su integridad estructural desde la fase constructiva es la única forma de diseñar instalaciones previsibles y seguras ante eventos disruptivos.

Garantizar la continuidad de sus operaciones exige componentes que no caigan en el momento más crítico. Si está planificando el diseño, la ampliación o el mantenimiento de su red eléctrica, la calidad de las uniones subterráneas definen el éxito del proyecto. Conozca nuestra línea de moldes, cargas y accesorios para soldadura exotérmica y sistemas de puesta a tierra, diseñada para cumplir con los estándares internacionales más exigentes y respaldar la infraestructura de su proyecto a largo plazo.

Fuentes:
https://www.dw.com/es/combinaci%C3%B3n-de-m%C3%BAltiples-factores-propici%C3%B3-apag%C3%B3n-de-2025-en-espa%C3%B1a-y-portugal-seg%C3%BAn-expertos/a-76453185
https://ieeexplore.ieee.org/document/7801276?utm
https://www.beatrizgalindo.net/blog/causas-consecuencias-y-lecciones-del-gran-apagon-electrico-del-28-de-abril-de-2025
https://www.dw.com/es/combinaci%C3%B3n-de-m%C3%BAltiples-factores-propici%C3%B3-apag%C3%B3n-de-2025-en-espa%C3%B1a-y-portugal-seg%C3%BAn-expertos/a-76453185

The post Sistema de puesta a tierra: la lección subterránea del apagón en España y Portugal appeared first on Tecnoweld – Pararrayos, Puesta a Tierra y Soldadura Exotérmica.

El verdadero reto está en demostrar que el sistema sigue siendo confiable durante todo su ciclo de vida. Porque cuando un sistema puesta a tierra pierde desempeño, el problema no siempre aparece como una falla inmediata. Puede manifestarse como:

• Daño en equipos sensibles
• Activación ineficiente de protecciones
• Degradación de componentes electrónicos
• Exposición de personas a tensiones peligrosas
• Paradas no planificadas
• Incumplimientos frente al RETIE

La continuidad operativa no depende únicamente de grandes activos visibles. También depende de decisiones enterradas bajo el suelo: electrodos, conductores, conectores, soldadura exotérmica, uniones mecánicas, cajas de inspección, mediciones, trazabilidad y mantenimiento.

Una malla de tierra no es un activo estático

En muchas instalaciones existe una creencia implícita: si la malla fue instalada correctamente, su desempeño permanecerá estable durante años. Esa lectura puede ser riesgosa.

El sistema de puesta a tierra interactúa con un entorno cambiante. El suelo no es una condición fija. Su humedad, resistividad, temperatura, composición química, concentración de sales, acidez y nivel de compactación pueden modificar el comportamiento eléctrico y mecánico del sistema.

A esto se suman factores operativos:

• Ampliaciones de planta
• Cambios en la carga instalada
• Nuevas protecciones
• Modificaciones en tableros
• Intervenciones civiles
• Deterioro de cajas de inspección
• Impacto de rayos
• Fallas eléctricas previas
• Conexiones añadidas sin trazabilidad.

Por eso, gestionar un sistema puesta a tierra como un activo de ciclo de vida es distinto a tratarla como una instalación terminada.

El riesgo oculto: cuando el sistema falla antes de fallar

La degradación de los sistemas de puesta a tierra no siempre es evidente. A diferencia de otros activos eléctricos, la mayor parte de sus componentes críticos está enterrada o ubicada en puntos de baja visibilidad operativa.

Una unión mecánica mal seleccionada, un electrodo con baja resistencia a la corrosión, una conexión sin certificación para enterramiento directo o una intervención no documentada pueden aumentar la resistencia de contacto y comprometer la continuidad eléctrica.

El sistema puede seguir existiendo físicamente, pero perder capacidad funcional.

Esa diferencia es clave: no se trata solo de tener cobre bajo tierra, sino de garantizar una ruta confiable, continua y técnicamente adecuada para disipar corrientes de falla, descargas atmosféricas, electricidad estática o transitorios.

Cifras y criterios normativos que cambian la lectura técnica

El RETIE establece que el criterio fundamental de seguridad no debe limitarse al valor aislado de resistencia de puesta a tierra. El control de las tensiones de paso, contacto y transferidas es determinante para proteger a las personas frente a fallas en tierra.

Esto obliga a mirar el sistema de manera integral. La resistencia es un indicador importante, pero no reemplaza el análisis del diseño, la instalación, la continuidad de las uniones, el estado de los materiales y la trazabilidad del mantenimiento.

• 1 ohmio para subestaciones de alta y extra alta tensión.
• 10 Ω ohmio  para subestaciones de media tensión, protección contra rayos y redes de equipos electrónicos o sensibles.
• 25 Ω ohmio para el punto neutro de acometida en baja tensión.

Estos valores son útiles, pero no deben convertirse en una lectura simplista. Un sistema que “mide bien” en un momento específico puede presentar vulnerabilidades si sus uniones no son aptas, si los puntos de inspección no son accesibles o si los materiales no fueron seleccionados para las condiciones reales del terreno.

Soldadura exotérmica y uniones mecánicas: el punto donde se concentra el riesgo

En sistemas de puesta a tierra, las uniones suelen ser más críticas de lo que aparentan. Un conductor puede ser adecuado y un electrodo puede cumplir la especificación; sin embargo, si la unión pierde continuidad, se afloja, se oxida o no fue seleccionada para ese ambiente, el sistema completo puede quedar condicionado por ese único punto débil.

• La soldadura exotérmica: tiene alta relevancia porque genera una unión permanente mediante una reacción aluminotérmica. En aplicaciones enterradas, conexiones cable a varilla o entornos donde la inspección frecuente es difícil, reduce las variables asociadas al aflojamiento mecánico y a la pérdida progresiva de contacto.

• Las uniones mecánicas: tienen un papel técnico válido cuando son certificadas, compatibles con los materiales, correctamente instaladas, accesibles e inspeccionables. Su uso debe responder a la aplicación técnica, no únicamente al costo o a la disponibilidad en almacén.

El RETIE es claro en este punto crítico: las conexiones bajo nivel del suelo deben realizarse mediante soldadura exotérmica o conectores certificados para enterramiento directo, conforme a normas técnicas reconocidas. El criterio correcto para evaluar es: ¿La unión seleccionada está diseñada para sostener la continuidad eléctrica durante la vida útil esperada del sistema y bajo las condiciones reales del sitio?

RETIE: cumplimiento y gestión de activos

El RETIE no debería verse únicamente como un requisito documental o una condición de inspección. Su valor real está en ordenar criterios mínimos para reducir riesgos eléctricos y proteger infraestructura.

La norma señala explícitamente que los componentes del sistema tienden a perder efectividad después de algunos años por corrosión, fallas eléctricas, daños mecánicos e impactos de rayos. Esta afirmación rompe la idea de permanencia: la norma no solo exige instalar, exige sostener las condiciones de seguridad. Un sistema puesta a tierra debe formar parte activa de la estrategia de mantenimiento y confiabilidad de la planta.

La compra técnica define el riesgo futuro

En muchos proyectos, la discusión sobre sistema puesta a tierra se concentra en cumplir cantidades, calibres, planos y valores de medición. Pero una parte importante del desempeño futuro se define antes de instalar: en la especificación y compra de suministros.

Un suministro no certificado, una varilla con recubrimiento insuficiente para el ambiente, un conector no apto para enterramiento directo o una unión que no pueda inspeccionarse puede parecer una economía inicial, pero puede convertirse en sobrecosto durante la operación.

Qué revisar antes de aprobar, mantener o intervenir un sistema de puesta a tierra

Antes de tomar decisiones sobre un sistema existente o sobre nuevos suministros, conviene revisar:

En resumen:

Los sistemas de puesta a tierra no fallan únicamente cuando arrojan una medición fuera de rango. Empieza a perder confiabilidad mucho antes: en una unión enterrada sin trazabilidad, en un conector no apto para el ambiente, en un electrodo degradado, en una inspección postergada o en una compra técnica decidida sólo por precio.

Para las instalaciones industriales, el sistema puesta a tierra es una infraestructura viva vinculada directamente con la seguridad humana y la continuidad del negocio. La consigna no es instalar y olvidar; es gestionar, verificar y sostener.

La confiabilidad de su red eléctrica empieza en la especificación de sus materiales. Le invitamos a https://tecnoweld.com.co/productos/productos-de-puesta-a-tierra/ y evaluar qué componentes responden verdaderamente a las exigencias normativas de su instalación.

Fuentes:

1. RETIE vigente fue expedido mediante la Resolución 40117 de 2024. El Ministerio indica que la versión vigente fue expedida el 2 de abril de 2024. https://www.minenergia.gov.co/es/misional/energia-electrica-2/reglamentos-tecnicos/reglamento-t%C3%A9cnico-de-instalaciones-el%C3%A9ctricas-retie/
https://www.minenergia.gov.co/documents/11566/4._Libro_3_-_Instalaciones.pdf

2. El RETIE Libro 3 indica que las conexiones bajo el nivel del suelo deben realizarse con soldadura exotérmica o con conector certificado para enterramiento directo, conforme a normas como IEEE 837, UL 467, UL 486A o NTC 2206.
https://www.minenergia.gov.co/documents/11566/4._Libro_3_-_Instalaciones.pdf

3.  El RETIE Libro 3 presenta valores máximos de referencia: 1 Ω para subestaciones de alta y extra alta tensión, 10 Ω para subestaciones de media tensión, protección contra rayos y redes para equipos electrónicos o sensibles, y 25 Ω para punto neutro de acometida en baja tensión. https://www.minenergia.gov.co/documents/11566/4._Libro_3_-_Instalaciones.pdf

The post Sistemas de Puesta a Tierra: ¿Cumplir el RETIE basta? appeared first on Tecnoweld – Pararrayos, Puesta a Tierra y Soldadura Exotérmica.

El debate generalmente se reduce a dos opciones: conectores mecánicos vs soldadura exotérmica. La elección definirá la rentabilidad, seguridad y vida útil de todo tu proyecto a largo plazo.

¿Qué método elegir?

De la decisión de compra al Retorno de Inversión.

Si el departamento de compras solo mira la factura del día uno, el conector mecánico siempre parecerá ganar. Pero un ingeniero proyectista debe calcular el Costo Total de Propiedad.

Una unión enterrada no debe requerir mantenimiento. Si un conector subterráneo falla, los costos ocultos por excavaciones, obras civiles, reparaciones de emergencia y el riesgo de perder equipos costosos por una mala disipación, superan con creces cualquier ahorro inicial. La soldadura exotérmica es una inversión eliminando por completo los mantenimientos correctivos y maximiza la rentabilidad a largo plazo.

¿Qué exige la Normatividad?

Las normativas locales e internacionales (como RETIE en Colombia) respaldan el uso de soldadura para garantizar la seguridad permanente en conexiones críticas. Un sistema certificado es un sistema seguro.

El uso de conectores mecánicos tiene su lugar, pero debe limitarse estrictamente a aplicaciones temporales, cajas de inspección o zonas de riesgo explosivo.
Para las uniones enterradas definitivas, la soldadura exotérmica es la decisión técnica y financieramente responsable . En

Tecnoweld , sabemos que la seguridad no acepta ataques; invertir en una conexión molecular hoy es garantizar la protección de tus activos, de tu personal y de tu tranquilidad a largo plazo.

Fuente:
https://www.minenergia.gov.co/es/misional/energia-electrica-2/reglamentos-tecnicos/reglamento-t%C3%A9cnico-de-instalaciones-el%C3%A9ctricas-retie/

The post Conectores mecánicos vs soldadura exotérmica: ¿Cuál elegir? appeared first on Tecnoweld – Pararrayos, Puesta a Tierra y Soldadura Exotérmica.

No se trata solo de proteger de equipos electrónicos o evitar un apagón; se trata de salvar la integridad de las personas. Hoy, queremos ir más allá de los tecnicismos industriales para ofrecerte una guía clara, básica y vital. Desde entender qué sucede realmente en las nubes hasta saber cómo reaccionar, la información es tu mejor pararrayos. Porque en tiempos de tormenta, la prevención no es una opción, es nuestra mayor herramienta de seguridad.

¿Qué es un rayo?

Para entender cómo protegernos, debemos saber a qué nos enfrentamos. Un rayo es, una descarga eléctrica masiva y repentina. Se produce por el desequilibrio de cargas eléctricas entre las nubes y la tierra (o entre las mismas nubes). Esta chispa gigante viaja a velocidades increíbles y alcanza temperaturas cinco veces más altas que la superficie del sol.

Cuando esa "chispa" masiva busca el camino de menor resistencia hacia la tierra, cualquier elemento conductor —o persona— en su trayectoria se convierte en parte del circuito.

La protección efectiva, más allá de los dispositivos físicos, comienza con la toma de decisiones basada en datos. Según la normativa RETIE 2025 y las actualizaciones de la NTC 4552:2023, la evaluación del riesgo ahora incluye parámetros de cálculo de rayos más precisos, considerando incluso las lesiones causadas por descargas en el interior de las estructuras si estas no cuentan con una equipotencialización adecuada.

Recordatorio Tecnoweld: No se necesita que esté lloviendo sobre ti para que te caiga un rayo; estos pueden impactar a kilómetros de distancia del núcleo de la tormenta.

¿Por qué es importante la protección contra rayos?

La protección no es un lujo, es una necesidad de supervivencia. Un impacto directo o indirecto puede causar:

• A nivel humano: Paros cardíacos, quemaduras graves y daños neurológicos permanentes.
• A nivel material: Incendios inmediatos, destrucción de electrodomésticos y colapso de infraestructuras eléctricas.

Cifras que impactan: La realidad de los rayos

Según informes anuales de rayos (como los de XWeather y organismos meteorológicos globales):

• Se estima que ocurren más de 25 millones de rayos de nube a tierra cada año solo en regiones tropicales y templadas.
• La probabilidad de ser alcanzada por un rayo en la vida es de aproximadamente 1 en 15,000 , pero esta cifra aumenta si no se siguen protocolos de seguridad.
• El análisis de datos de 2024 muestra un incremento en la intensidad de las tormentas debido al cambio climático.

Protocolos de seguridad: La regla de vida

La seguridad eléctrica personal durante una tormenta se resume en la capacidad de reacción anticipada. Estas son las directrices de seguridad humana que deben regir tanto en el hogar como en el entorno laboral:

1. La Regla del 30-30: Si el tiempo entre el relámpago y el trueno es menor a 30 segundos, el riesgo es inminente. Busque refugio de inmediato y espere 30 minutos después del último trueno escuchado para retomar actividades al aire libre.
2. Identificación de Refugios Seguros: Evite a toda costa los árboles solitarios, cobertizos abiertos o estructuras metálicas pequeñas. Un vehículo cerrado con ventanas arriba es un refugio seguro debido al efecto de Jaula de Faraday, siempre que no se toque la estructura metálica.
3. Gestión de Interiores: En edificaciones, la prevención contra rayos implica alejarse de tuberías de agua y desconectar equipos electrónicos. Las sobretensiones viajan con facilidad a través de las redes de servicios si el sistema de puesta a tierra no es el adecuado.
4. Uso de Tecnología: Los teléfonos móviles son seguros en interiores, siempre que no estén conectados a la red eléctrica.

¿Qué puedo hacer para prevenir?

1. Identificar señales de peligro antes de que la tormenta sea crítica.
2. Tomar decisiones rápidas que salven a nuestra familia o compañeros de trabajo.
3. Entender que la infraestructura (como pararrayos y protectores de sobretensión) es una inversión en vida, no un gasto.

Inversión en vida: El rol de la infraestructura

La responsabilidad social de una organización se mide por su capacidad de proteger a sus colaboradores. La implementación de sistemas de protección contra rayos, que integren puntas captadoras, bajantes correctamente instaladas y un sistema de puesta a tierra certificado, no debe verse como un costo operativo. Es, en esencia, una barrera contra la fatalidad.

En TECNOWELD, entendemos que cada componente, desde una varilla de puesta a tierra hasta el diseño de una malla compleja, cumple la función de canalizar la energía de manera segura, evitando que esta busque camino a través de las personas. La seguridad no se delega al azar; se construye con ingeniería veraz y cumplimiento normativo estricto.

Fuentes y Referencias Técnicas:

Keraunos - Informe OATEC 2025 sobre accidentalidad por rayos en Colombia

Ministerio de Minas y Energía - Reglamento Técnico de Instalaciones Eléctricas (RETIE 2024/2025)

NTC 4552:2023 - Protección contra descargas eléctricas atmosféricas

The post Prevención contra rayos: Guía de seguridad humana appeared first on Tecnoweld – Pararrayos, Puesta a Tierra y Soldadura Exotérmica.

Un error en la selección no solo representa un sobrecosto logístico; según el RETIE, una unión porosa o mal ejecutada compromete la seguridad de la instalación. Para resolver esto, en TECNOWELD hemos digitalizado nuestra matriz técnica en una herramienta interactiva.

El Desafío Técnico: ¿Por qué la precisión es innegociable?

Muchos contratistas e ingenieros enfrentan retrasos debido a pedidos de materiales incorrectos. Un molde diseñado para un cable de $2/0$ AWG no sellará correctamente sobre uno de $4/0$ AWG, provocando fugas de metal fundido, porosidad en la unión y, en última instancia, el rechazo de la inspección RETIE.

Nuestro Configurador de Soldadura Exotérmica elimina esta fricción permitiéndole obtener resultados basados en el inventario real de TECNOWELD en tres pasos:

1. Definición de la Geometría: Define si tu conexión es terminal (cable a varilla), lineal (empalme de cables), en derivación (uniones en T o X) o sobre superficies (placas o tubería).
2. Relación de Calibres: Cruce exacto entre el diámetro del conductor (AWG o MCM) y el electrodo de puesta a tierra.
3. Cálculo de Insumos Críticos: Determinación de la carga exacta (ej. 90g o 115g) para evitar el desperdicio o la falta de material.

Factores de éxito en la instalación

1 Vida útil del molde de grafito

Un aspecto que el configurador calcula automáticamente es la reposición de herramientas. Bajo condiciones óptimas de limpieza y uso de la pinza de manija adecuada (Ref. IG6B106), un molde TECNOWELD rinde un promedio de 50 soldaduras. Superar este límite incrementa el riesgo de desportillamiento del grafito, afectando la precisión del sellado.

2 Cumplimiento Normativo (RETIE)

Cada referencia arrojada por la calculadora (como la SG1TN 506 para cable 2/0 a varilla 5/8") cumple con los requisitos de la norma UL 467 y los estándares exigidos por los operadores de red en Colombia. La soldadura exotérmica TECNOWELD garantiza una conexión que no se corroe y cuya capacidad de conducción es igual o superior a la de los conductores que une.

3 Logística y Suministro Agil

Al obtener la referencia exacta, su departamento de compras reduce los tiempos de cotización. Ya no se solicita "soldadura para cable 2/0", se solicita la Referencia IG5 090 TW, asegurando que el material que llega a la obra es exactamente el que el diseño eléctrico requiere.

De la teoría a la ejecución perfecta

El uso de referencias certificadas de TECNOWELD asegura que tu proyecto cumpla con la UL 467 y los requisitos de resistencia mecánica y eléctrica exigidos por los operadores de red. No se trata solo de unir dos metales; se trata de crear una conexión molecular que soporte corrientes de falla sin degradarse durante décadas.

La digitalización de estos procesos no es solo una comodidad, es un estándar de liderazgo técnico. Al utilizar herramientas de precisión desde la etapa de consideración, usted asegura que la infraestructura eléctrica de su proyecto sea robusta, segura y certificable.

Para agilizar su suministro, lo invitamos a convertir estos resultados en una solicitud formal a través de nuestro Cotizador Ágil
, donde podrá consolidar su pedido en minutos, o si prefiere una validación técnica inmediata, nuestro equipo de ingeniería está listo para atenderlo directamente vía WhatsApp.

The post Selección de moldes para soldadura exotérmica appeared first on Tecnoweld – Pararrayos, Puesta a Tierra y Soldadura Exotérmica.

¿Por qué auditar el sistema de puesta a tierra?

Un sistema de puesta a tierra no es estático: su desempeño cambia con el tiempo por factores ambientales (corrosión, variación de resistividad del suelo) y operativos (cambios en cargas o instalaciones). El RETIE exige que esa red de conductores sea:

• Corpórea y permanente.
• Accesible para medición.
• Alineada con las funciones de disipación, equipotencialidad y referencia del sistema eléctrico.

De acuerdo con el RETIE (Art. 15.5.2), la medición de la resistencia de puesta a tierra forma parte del mantenimiento o verificación periódica de un sistema eléctrico, y su valor debe tomarse con procedimientos reconocidos como el método de caída de potencial

¿Qué dice el RETIE sobre frecuencia y resistencia aceptable?

El RETIE no especifica un intervalo rígido para la medición, pero ordena que se realice:

• Antes de la puesta en servicio ¡de toda instalación eléctrica!
• Como parte de la rutina de mantenimiento de puesta a tierra, especialmente tras trabajos de ampliación, remodelación o alteración de la red de tierra

Para instalaciones industriales, el método de caída de potencial (fall-of-potential) es el procedimiento implementado para obtener un valor fiable de resistencia de puesta a tierra y documentar cumplimiento técnico normativo, lo cual es esencial antes del pico de operación anual o tras reconfiguraciones de sistemas en planta

Checklist de inspección visual

Antes de medir:

1. Accesibilidad de puntos de medición:
   RetIE exige que los puntos de conexión del electrodo de puesta a tierra y la red equipotencial sean accesibles e inspeccionables. Esto implica cajas de inspección con tapas removibles de al menos 30 × 30 cm o 30 cm de diámetro si son circulares
2. Corrosión en conectores mecánicos:
   Los conectores expuestos pueden oxidarse y perder continuidad eléctrica, incrementando la resistencia del sistema.
3. Integridad de soldaduras exotérmicas:
   A diferencia de un conector mecánico tradicional, la soldadura exotérmica crea una unión permanente (libre de mantenimiento si está bien ejecutada). Una revisión de unión weldada puede revelar fallas por grietas o contaminación durante el vertido.
4. Corrosión en varillas y mallas de tierra:
   La protección de los electrodos en suelos agresivos no es opcional: es parte del cálculo del valor de resistencia esperado.

Medición técnica: método de caída de potencial

La técnica más citada y aceptada para evaluar la efectividad de una puesta a tierra es el método de caída de potencial. Este procedimiento consiste en:

• El uso de electrodos auxiliares: uno para corriente y uno para potencial.
• La inyección de corriente desde una fuente conocida.
• La medición de la tensión resultante entre el electrodo bajo prueba y uno de potencial.

El cálculo de la resistencia se obtiene por V/I, y debe realizarse con distancia adecuada entre electrodos para no interferir en la “esfera de influencia” del sistema bajo prueba

Criterios prácticos para interpretar resistencia

Aunque el RETIE no marca un valor universal, un valor menor de 10 Ω es una referencia técnica estándar para sistemas industriales de puesta a tierra. Valores más altos pueden indicar:

• Mal diseño de la malla de tierra
• Fallas en conexiones eléctricas permanentes
• Desacople del sistema equipotencial

En estos casos, la medición no solo es una alerta: es una evidencia para iniciar rediseño o intervención técnica de soporte.

Integración con continuidad operativa y normativas

El mantenimiento de puesta a tierra es parte esencial de los programas de gestión de riesgo técnico. Una medición que arroje valores fuera de tolerancia no solo impacta la seguridad del personal, sino que pone en riesgo equipos electrónicos de alto valor y la integridad de procesos sensibles.

En enero y durante todo el ciclo operativo de una instalación industrial, el mantenimiento de puesta a tierra debe ser una actividad prioritaria y documentada. El RETIE 2024 no solo exige la medición técnica de resistencias por métodos como caída de potencial, sino que deja claro que esa medición debe ser parte de una estrategia permanente de seguridad.

Si tus mediciones no cumplen criterios técnicos y normativos, es una señal inequívoca de que necesitas abordar rediseño, mejora de uniones o incluso actualización completa de tu red de tierra con suministros en cumplimiento como los que ofrece Tecnoweld.

Fuentes

1. RETIE 2024 – Medición de resistencia de puesta a tierra y métodos de mantenimiento: Libro 3, Art. 15.5.2 (Ministerio de Minas y Energía, RETIE)
2. Valoración técnica de medición con método de caída de potencial (IEEE/ANSI FOP) (GlobalPower/IEEE standards)
3. Requisitos generales para sistema de puesta a tierra y conexiones según RETIE 2024 (Retielectrica.com)

The post Guía de mantenimiento de puesta a tierra según RETIE para 2026 appeared first on Tecnoweld – Pararrayos, Puesta a Tierra y Soldadura Exotérmica.

Comprender el sistema de puesta a tierra y protección contra rayos es indispensable en contextos industriales con alta exposición a descargas atmosféricas. Este conocimiento sostiene decisiones estratégicas sobre seguridad eléctrica, continuidad operativa y cumplimiento normativo RETIE.

¿Para qué sirve el sistema de puesta a tierra?

El RETIE (Libro 3, Título 12) define el sistema como una red de elementos que conduce y disipa corrientes de falla, electrostáticas o por rayo hacia tierra de forma segura y equipotencializada. Sus objetivos incluyen:

• Protección de personas y equipos

• Establecer referencia común de tensiones

• Garantizar compatibilidad electromagnética


Una resistencia de puesta a tierra inferior a 10 Ω, especialmente en instalaciones críticas, es recomendada.

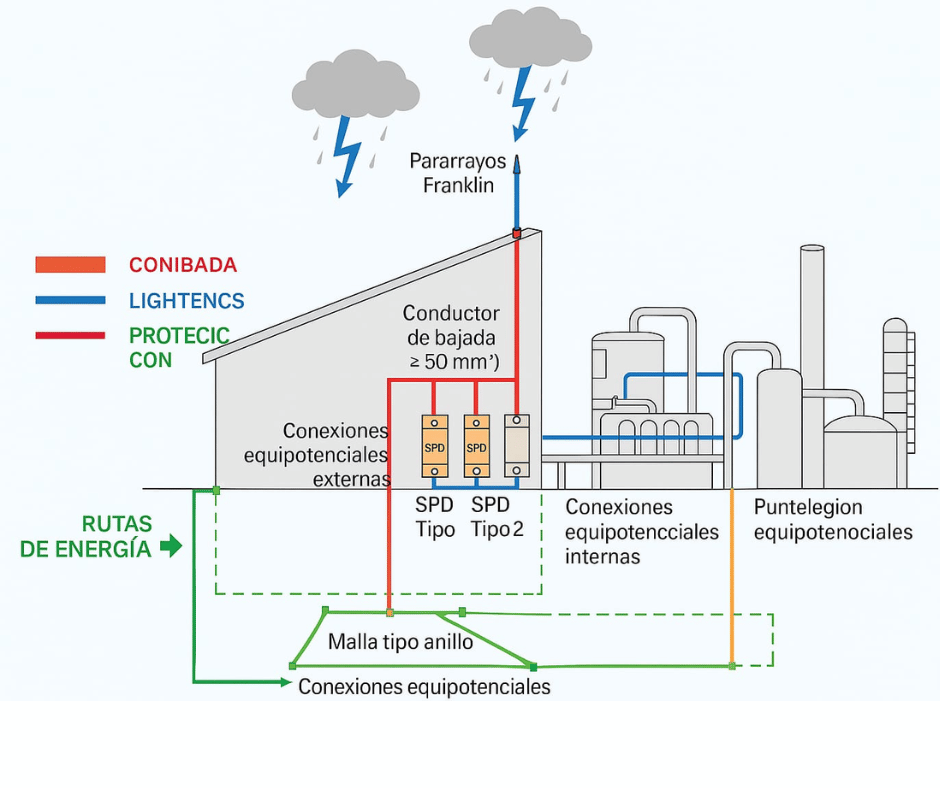

Cómo integra protección contra rayos el sistema

El sistema de puesta a tierra y protección contra rayos debe estar interconectado con la red general de tierra de la edificación, según RETIE Art. 16.3.3.

Componentes clave:

1. Electrodos (varillas, flejes, cables desnudos), sin uso de aluminio.

2. Conductor a tierra continuo, preferiblemente con soldadura exotérmica o conector certificado IEEE 837.

3. Diseño de reductores de tensiones de paso y de contacto según cálculos de resistencia y tiempo de despeje del sistema.

Implementación técnica paso a paso

1. Medir resistividad del terreno usando método Wenner o equivalente para diseñar el electrodo.

2. Dimensionar conductor y materiales conforme a temperatura de fusión y capacidad de falla (IEEE 80).

3. Verificar interconexión entre puestas a tierra existentes (equipotencialidad IEC 61000‑5‑2).

4. Realizar mantenimiento preventivo anual con medición de resistencia y revisión de corrosión o fallas.

¿Por qué este enfoque es estratégico?

• Reducción del riesgo legal y técnico: cumplir RETIE y evitar tensiones peligrosas de paso o contacto.

• Protección integral de activos eléctricos, minimizando interrupciones.

• Mejora en estabilidad operativa, clave para industrias críticas como oil & gas, telecomunicaciones o energía.


Dentro de Tecnoweld, este enfoque se refleja en soluciones que integran asesoría técnica, materiales certificados y diseño adaptado al contexto colombiano y normativas NTC/RETIE.

Implementar un sistema de puesta a tierra y protección contra rayos eficaz es una inversión que libera a las instalaciones industriales del riesgo operativo, protege vidas y cumple las exigencias normativas actuales. En Tecnoweld estamos listos para apoyar estos diseños con productos certificados, respaldo técnico y experiencia sectorial.

Referencias

1. RETIE 2024 – Libro 3, Título 12 & Art. 16.3.3 (Ministerio de Minas y Energía)

2. Documentos técnicos sobre resistencia operativa, equipotencialidad y cálculo de descarga

3. Normas IEEE 837 y directrices de designación internacional

The post Sistema de puesta a tierra y protección contra rayos eficaz appeared first on Tecnoweld – Pararrayos, Puesta a Tierra y Soldadura Exotérmica.

¿Por qué es clave la puesta a tierra en la integración energética LATAM?

La frase integración energética LATAM puesta a tierra no se limita a la ingeniería; refleja el compromiso de los países por un sistema eléctrico confiable y con bajos riesgos operativos.

Seguridad mejorada

Un sistema de puesta a tierra estandarizado reduce la probabilidad de fallas, arcos eléctricos y accidentes que pueden poner en riesgo vidas y equipos industriales.

Interoperabilidad regional

Sin normas unificadas, los proyectos de interconexión enfrentan incompatibilidades técnicas y de seguridad que retrasan su ejecución o incrementan costos.

Eficiencia operativa

Según CEPAL, la integración energética regional puede reducir los costos eléctricos en un 20% , pero esto requiere instalaciones con baja resistencia de puesta a tierra, conectores certificados y soldadura exotérmica confiable .

Avances recientes en LATAM

Diversos países han iniciado la armonización de sus normativas eléctricas. Por ejemplo:

• Colombia y Panamá: proyectos de interconexión de alta tensión.
• Chile, Perú y Ecuador: fortalecimiento de sistemas de transmisión.
• México y Centroamérica: expansión del SIEPAC (Sistema de Interconexión Eléctrica para América Central).

Hacia redes seguras y sostenibles

La integración energética regional con puesta a tierra estandarizada no es solo un reto técnico: es la base de un sistema energético confiable, resiliente y accesible para millones de personas en la región.

En Tecnoweld, acompañamos proyectos de interconexión con asesoría técnica y productos certificados para cumplir RETIE, NEC y estándares internacionales, aportando a la confiabilidad de los sistemas eléctricos latinoamericanos.

📚 Fuentes

1. CEPAL – Interconexión Energética en América Latina
   https://www.cepal.org
2. OLADE – Normas de Puesta a Tierra
   https://www.olade.org
3. IRENA – Energía en América Latina
   https://www.irena.org

The post Integración energética LATAM: puesta a tierra segura appeared first on Tecnoweld – Pararrayos, Puesta a Tierra y Soldadura Exotérmica.

El rol crítico de la conexión a tierra

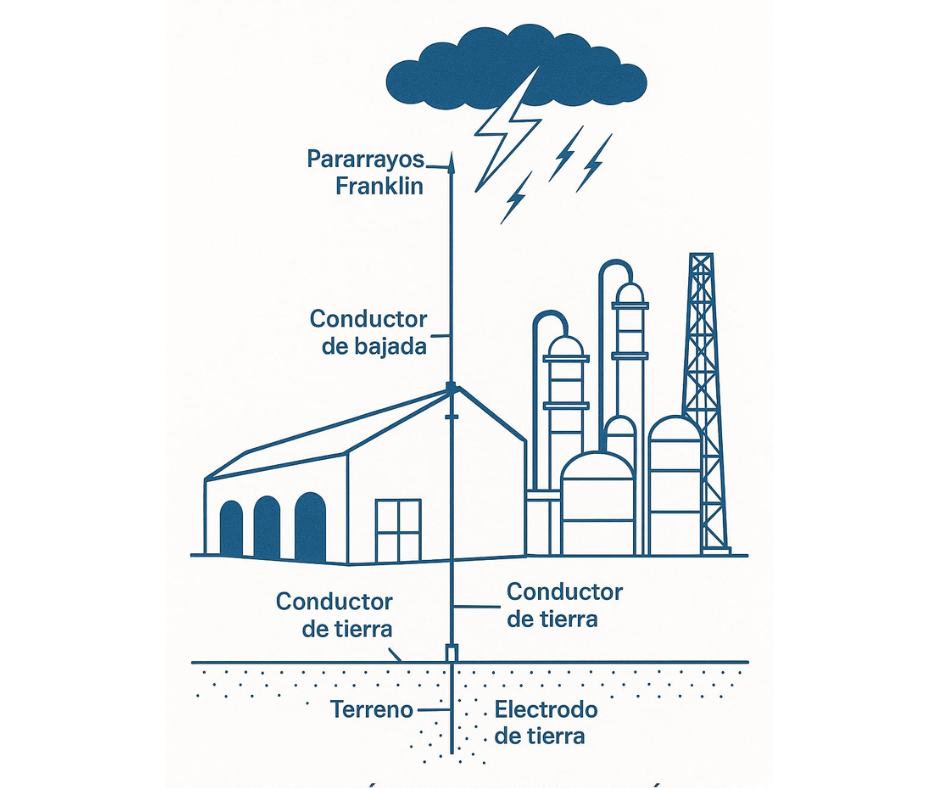

• Cuando un pararrayos intercepta un rayo, ese impulso debe ser conducido sin interrupciones hacia un electrodo enterrado y disipado sin elevar potenciales en puntos de contacto dentro de la instalación.
• Una conexión a tierra de baja impedancia evita que corrientes de gran magnitud regresen por rutas paralelas, previniendo golpes laterales y elevaciones peligrosas de potencial (Earth Potential Rise).

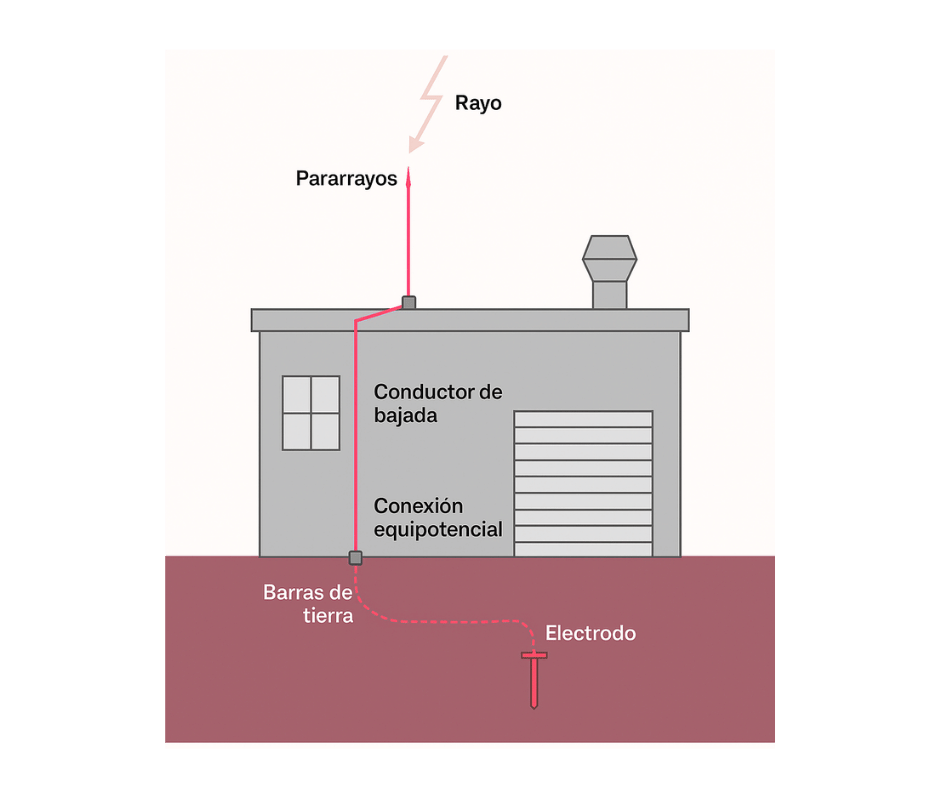

Los cuatro pasos clave en protección contra rayos

1. Intercepción del rayo mediante terminales aéreas certificados.
2. Conducción a tierra con conductores de bajada de baja trayectoria inductiva.
3. Enlace equipotencial entre sistemas metálicos conectados a tierra.
4. Disipación efectiva en tierra, habilitada por electrodos, varillas Copperweld y mallas subterráneas

Factores que dificultan una conexión óptima

Varios elementos afectan la efectividad del diseño de puesta a tierra:

• Resistividad del suelo, que varía según tipo y humedad.
• Configuración física del sitio y accesibilidad para instalación y mantenimiento.
• Tipo de materiales y uniones, para evitar corrosión galvánica y garantizar baja impedancia.

Beneficios tangibles de una conexión adecuada

• Reduce en hasta un 99 % el riesgo de arcos laterales y elevaciones de voltaje entre dispositivos conectados a diferentes puntos de tierra .
• Asegura que energía extrema se disipe sin afectar equipos sensibles ni interrumpir operaciones.
• Cumple estándares nacionales y estándares internacionales como IEC 62305 e IEEE P80

La conexión a tierra para protección eficaz contra rayos es más que una exigencia normativa: es la primera línea de defensa ante eventos extremos, salvaguardando personas, equipos y procesos. Tecnoweld ofrece sistemas robustos, desde varillas Copperweld hasta soldadura exotérmica y mallas certificadas RETIE, respaldados por diseño experto y asistencia técnica para asegurar operaciones sin pausa.

📚 Fuentes

1. LPS France – Propósito de la conexión a tierra en pararrayos
   https://lpsfr.com/en
2. Lightning Protection Institute – Importancia de conexiones enterradas
   https://lightning.org
3. nVent ERICO – Rol de conexión a tierra en protección contra rayos
   https://blog.nvent.com/erico
4. Wikipedia – Earth Potential Rise y elevaciones de potencial
   https://en.wikipedia.org/wiki
5. IEEE P80 – Estándares de puesta a tierra en subestaciones:
   https://repositorio.unal.edu.co
6. VFC Lightning – Conexión a tierra y supresión de sobretensiones
   https://vfclp.com/articles
7. Reddit – Precauciones en conexiones equipotenciales
   https://www.reddit.com/r

The post Conexión a tierra para protección eficaz contra rayos appeared first on Tecnoweld – Pararrayos, Puesta a Tierra y Soldadura Exotérmica.

A continuación, abordamos tres factores críticos para lograr un sistema de puesta a tierra duradero y eficaz en entornos exigentes.

1. Seleccione materiales superiores

Los componentes del sistema de conexión a tierra determinan su resistencia a la corrosión, vida útil y rendimiento. Un estudio de la National Bureau of Standards (NBS) sobre metales enterrados confirmó que:

• Las varillas de acero revestidas con cobre tienen menor pérdida por corrosión que las galvanizadas.
• El recubrimiento electrolítico de cobre sobre níquel garantiza un enlace molecular más estable.

En Tecnoweld recomendamos usar varillas de cobre electrolítico para maximizar la durabilidad en ambientes agresivos, como los que presentan suelos ácidos o húmedos.

2. Priorice conexiones permanentes

El rendimiento eléctrico depende directamente de la calidad de las uniones. Las conexiones mecánicas (con tornillos o abrazaderas) pueden deteriorarse por vibración, oxidación o ciclos térmicos. En cambio, la soldadura exotérmica CADWELD ofrece:

• Unión molecular permanente entre conductor y electrodo
• Mínima resistencia eléctrica
• Larga vida útil sin mantenimiento

Este método no requiere alimentación externa, reduce errores humanos y cumple estándares internacionales como IEEE Std 837 y RETIE.

3. Realice pruebas periódicas de resistividad

Una puesta a tierra confiable no se garantiza solo con una buena instalación; es necesario verificarla periódicamente. La medición más precisa es el método de cuatro puntos (Wenner), que permite determinar:

• La resistividad del suelo antes de la instalación
• La eficiencia del sistema instalado
• Cumplimiento con valores normativos (por ejemplo, < 25 Ω según NEC)

Estas pruebas son críticas en sectores como energía, minería, telecomunicaciones y hospitales, donde un mal sistema puede generar fallos o incluso pérdidas humanas.

Recomendamos hacer pruebas:

• Antes de diseñar el sistema
• Después de instalarlos
• Anualmente como parte del mantenimiento preventivo

Explora cómo Tecnoweld puede ayudarte con nuestros servicios de medición y diagnóstico de sistemas de tierra.

Una conexión a tierra confiable es la base de un sistema eléctrico seguro. Seleccionar materiales de calidad, soldar con técnicas certificadas y validar el desempeño con pruebas adecuadas son prácticas esenciales para cumplir normativas, prevenir fallas y proteger tus activos.

En Tecnoweld ofrecemos materiales certificados, soporte técnico y soluciones llave en mano para la protección eléctrica industrial.

Consulta también nuestros artículos sobre:

• Sistemas de protección contra rayos industriales
• Normativa RETIE para puesta a tierra

📚 Fuentes

1. IEEE Std 837™-2014 – Standard for Qualifying Permanent Connections
   https://standards.ieee.org/ieee
2. Corrosion of Metals in Soils. National Bureau of Standards
   https://www.nist.gov/publications
3. NTC 4552 – Sistemas de puesta a tierra. ICONTEC
   https://tienda.icontec.org

The post Conexión a tierra: 3 claves para una instalación confiable appeared first on Tecnoweld – Pararrayos, Puesta a Tierra y Soldadura Exotérmica.
